DTRO/NF 組件是設(shè)備的主要元件。因此，應(yīng)該定期仔細(xì)維護(hù)。

DTRO/NF 組件必須按照清洗說明的規(guī)程進(jìn)行，否則 DTRO/NF 組件的性能會(huì)受影響，薄膜的使用壽命會(huì)降低。

必須保持組件上的轉(zhuǎn)矩負(fù)載，否則會(huì)對(duì)薄膜墊片和液壓盤造成損害。

清洗組件和檢查轉(zhuǎn)矩負(fù)載是兩項(xiàng)主要的維護(hù)工作。

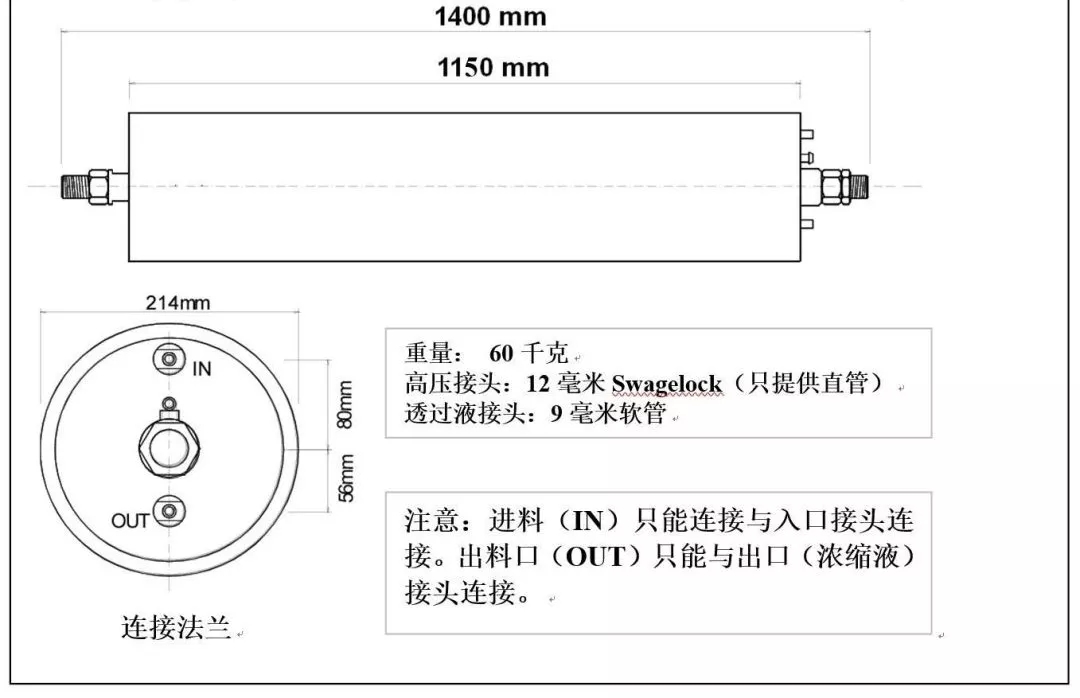

DTRO/NF 膜組件克服了其他型號(hào)同類產(chǎn)品中的所有缺陷。DTRO/NF 組件優(yōu)異的流體動(dòng)力學(xué)設(shè)計(jì)大大降低了其它類型逆滲透組件中常見的結(jié)垢問題。而且，該組件還可以現(xiàn)場(chǎng)維修。

該組件的最佳脫鹽性能限定在零上 25 攝氏度，如果是廢水則為零上 15 攝氏度。組件可以在零上 40 攝氏度下持續(xù)運(yùn)行，在零上 50 攝氏度下可以短時(shí)間運(yùn)行。50 攝氏度以上 70 攝氏度以下，必須要安裝 ULTEM 型液壓盤。

組件中總共有六個(gè)密封件，注意：所有密封件的尺寸都不相同。其中一個(gè)密封件是唇形密封，防止壓力容器泄漏。每個(gè)液壓盤都安裝有尺寸相同的 2 個(gè) O 形密封圈。 還有三個(gè)尺寸不相同的 O 形密封圈用于密封連接桿和法蘭。

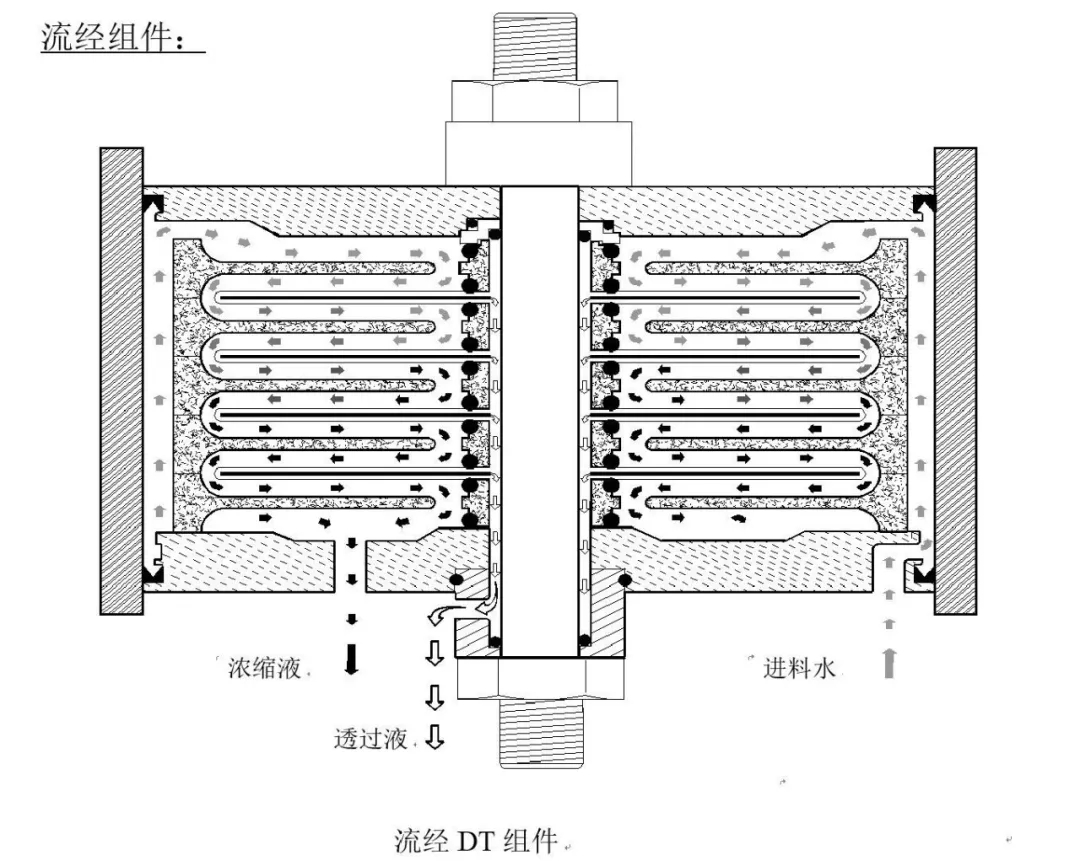

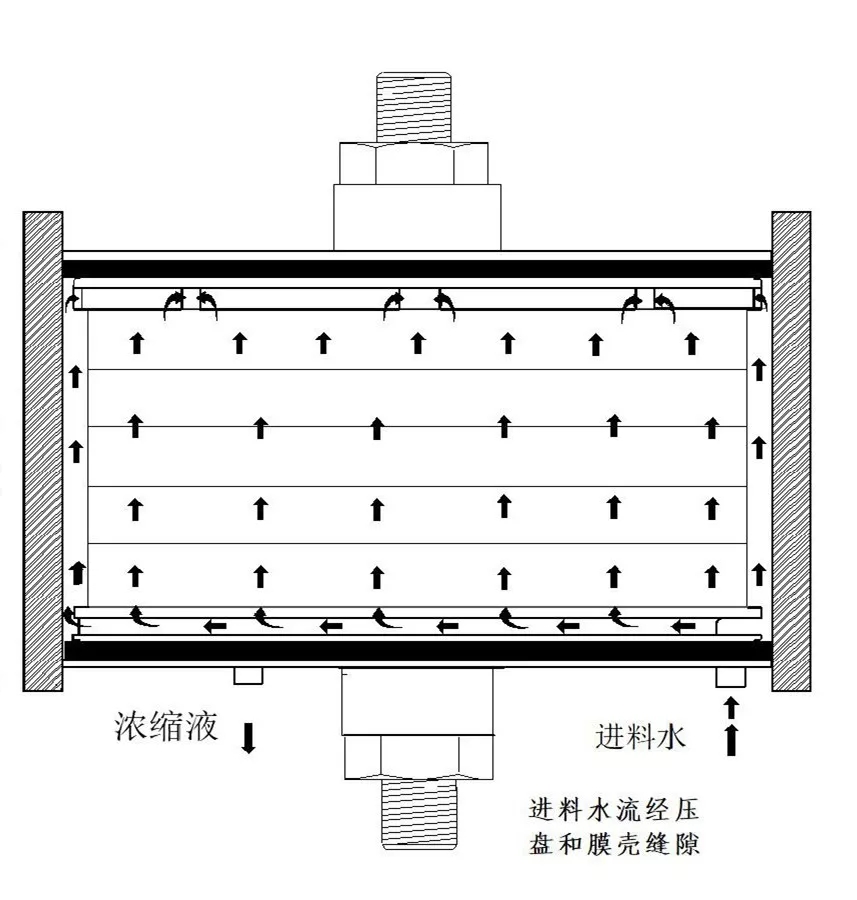

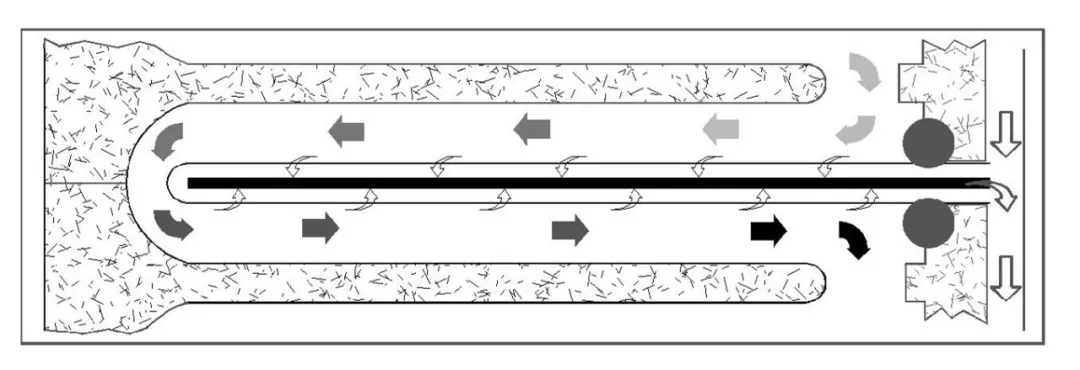

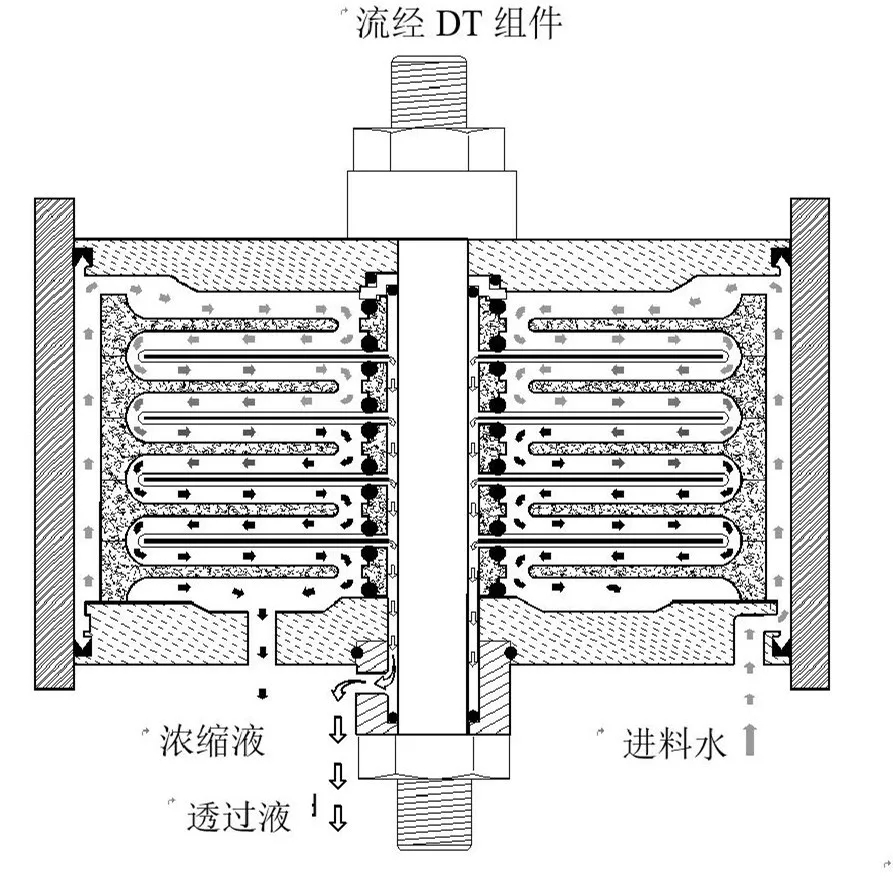

上圖放大部分顯示了進(jìn)料水流經(jīng)薄膜墊片，純水透過液流經(jīng)薄膜墊片并被薄膜墊片中的絨頭織物片帶入透過液通道。液壓盤上的O型密封圈防止進(jìn)料水進(jìn)入透過液通道。

大家都知道DT的組件如果操作不當(dāng)?shù)脑挄?huì)造成不可逆的損壞，為了讓大家盡量減少由于失誤造成的膜浪費(fèi)，總結(jié)了造成 DT 組件損壞的五個(gè)主要原因：

1 .轉(zhuǎn)矩錯(cuò)誤（組件啟動(dòng)前沒有擰緊）

2 . 透過液排放管受壓（背壓）

3 .進(jìn)料管或濃縮液管中出現(xiàn)真空

4 .第一次起動(dòng)前沖洗排空不當(dāng)。

5 .進(jìn)液管（IN）和出液管（OUT）連接錯(cuò)誤

1. 轉(zhuǎn)矩錯(cuò)誤（組件啟動(dòng)前沒有擰緊）

如果組件連接桿上的轉(zhuǎn)矩負(fù)載沒有保持，組件底部的流體沖力會(huì)將液壓盤和 O 型密封圈向入口法蘭擠壓，液壓盤 O 型密封圈會(huì)因此脫離原來位置，進(jìn)料會(huì)流入透過液通道，設(shè)備因?yàn)橥高^液電導(dǎo)率過高而關(guān)停。

2. 透過液排放管受壓（背壓）

當(dāng)設(shè)備停止時(shí)，透過液排放管中不應(yīng)該有任何壓力，否則，水壓會(huì)使得薄膜墊層膨脹，脫離 O 型密封圈，被液壓盤上的支承銷刺穿，進(jìn)而造成透過液管路中流量過大，質(zhì)量下降。

3. 進(jìn)料管或濃縮液管中出現(xiàn)真空

進(jìn)料管或濃縮液管中出現(xiàn)真空會(huì)造成與透過液排放管受壓類似的損壞。

4. 第一次起動(dòng)前沖洗不當(dāng)

起動(dòng)前應(yīng)沖洗設(shè)備，目的是去除組件中的空氣。根據(jù)組件的數(shù)量不同，最終結(jié)果是必須要將系統(tǒng)中的空氣清除。有些情況下（如完全更換組件后），必須手動(dòng)操作設(shè)備。如果用戶無法實(shí)施，應(yīng)交由服務(wù)工程師或在公司指導(dǎo)下進(jìn)行。

5. 安裝連接時(shí)候沒有看清標(biāo)識(shí)

在安裝組件時(shí)候，沒有認(rèn)真看清進(jìn)液口（IN）和出液口（OUT）標(biāo)識(shí)后者沒有和主管對(duì)應(yīng)。

更換薄膜

薄膜墊層超過了工作壽命后，透過液輸出及質(zhì)量會(huì)降低，薄膜必須要予以更換。

注意：在保養(yǎng)良好的海水過濾器設(shè)備中，通常在使用五年多以后才需要更換薄膜。

當(dāng)薄膜更換完畢后，將組件拆下，所有液壓盤 O 型密封圈和薄膜墊層都被廢棄。每個(gè)液壓盤用硬毛刷和家用清潔劑徹底清洗，然后再裝上新的 O 型密封圈。

建議在更換薄膜時(shí)更換其它 O 型密封圈。徹底檢查其它所有元件是否被損壞或腐蝕。

警告

在任何情況下都不得用手打開組件，清洗每個(gè)薄膜墊層，否則只會(huì)損壞薄膜墊層脆弱的表面，因?yàn)楸∧|層表面很容易被劃傷。

膜的清洗與保存

1、膜的清洗

A、切勿將各種清洗劑混合使用！如果混合使用，只會(huì)將清洗溶液中和，使清洗效果降到最低，而且還會(huì)損壞膜表面。

B、切勿用手或影響薄膜表面過濾性能進(jìn)而使薄膜材料失去脫鹽能力的其他柔軟工具清洗過濾膜片。

C、清洗及保存用水應(yīng)采用去離子水，以發(fā)揮清洗效果。

2、膜的保存

由于膜元件是有機(jī)材料，細(xì)菌在膜表面的繁殖將損壞膜表面的活化層，從而導(dǎo)致膜性能的喪失，因此如膜設(shè)備要停機(jī)一段時(shí)間可根據(jù)停機(jī)的時(shí)間，配制不同的保護(hù)液保存在系統(tǒng)中，防止細(xì)菌的生長(zhǎng)繁殖。
